不上牌1.5方水 4方塵東風福瑞 掃路車
所屬型號 掃路車
聯系人：劉經理
手機：15971929006
微信：15971929006
Q Q：1254403923
地址：湖北省隨州市南郊程力汽車工業園

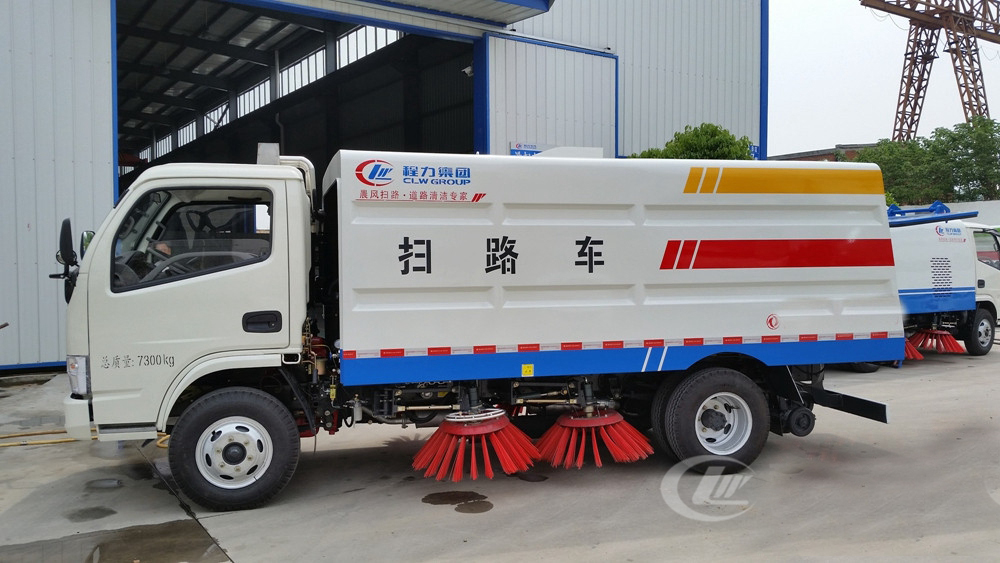

掃路車是在東風底盤基礎上加裝副發動機動力，清掃，抽吸及噴水降塵，液壓等裝置等改裝而成的新一代清掃設備。掃路車具有清掃寬度大，作業油耗低，操作簡便舒適，大幅度提升路面清潔效率等特點。廣泛應用于城市街道、國道、公路、碼頭、車站、廣場、水泥廠、電廠、礦廠等場所的路面垃圾清理，堪稱全能清掃車。
產品詳細介紹
1、采用吸掃結合的方式收集垃圾，濕式除塵、電液**，液壓傾翻卸料的作業方式對路面進行清掃作業。
2、采用副發動機專門驅動風機和液壓系統，保證行駛過程中能繼續工作，保證清掃過程的連續性。

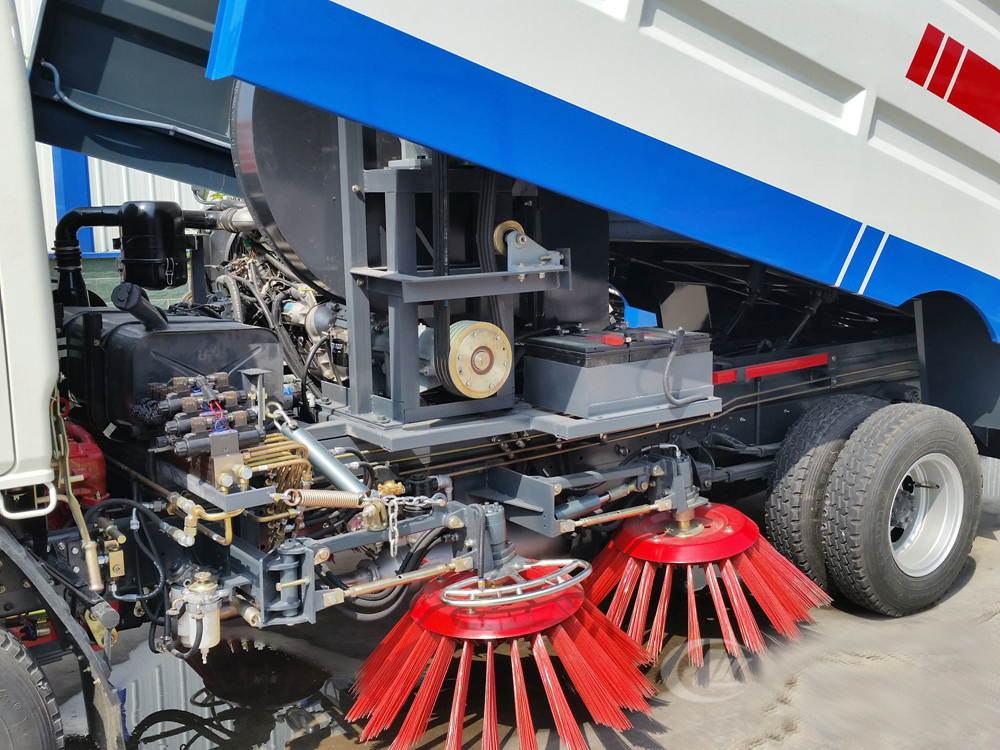

3、采用“中置四盤刷+后置吸嘴”的結構布置，便于清掃裝置與吸嘴的調整和維護，轉場時整車通過性好。
4、副發動機與風機之間的傳動設置設有自動離合器，可保證副發動機空載起動和停機時與風機的自動脫離，降低對副發動機的沖擊，提高了副發動機的工作可靠性和使用壽命。
5、掃盤有遇障避讓保護功能和復位功能，遇到障礙物后回縮，越過障礙物后復位。
6、根據不同清掃工況，在不增加副機油門的情況下，實現掃盤高中低三檔調速，即能保證在各種污染狀況下都有良好的清掃效果，同時節省油耗以及刷毛的損耗。
7、采用可隨路面自動找平的全浮動式吸嘴，吸塵效果好，使用壽命長。
8、進口液壓閥組，能保證整車的液壓動作的穩定性和流暢性。
9、進口液壓馬達，能保證掃盤的工作穩定性，使用壽命長。
10、進口原料制成的外翻式吸塵管，有效防止吸塵管被劃破、凍裂，增加使用壽命。
11、精密無縫冷彎液壓油管，內壁無氧化雜質，保證液壓油路清潔，不堵閥。
12、掃盤刷臂內使用高性能工程塑料隔套，耐磨性好，免打黃油免維護，節省人力物力。
13、不銹鋼水箱、垃圾箱，可抗一般性腐蝕，增加箱體的使用壽命。

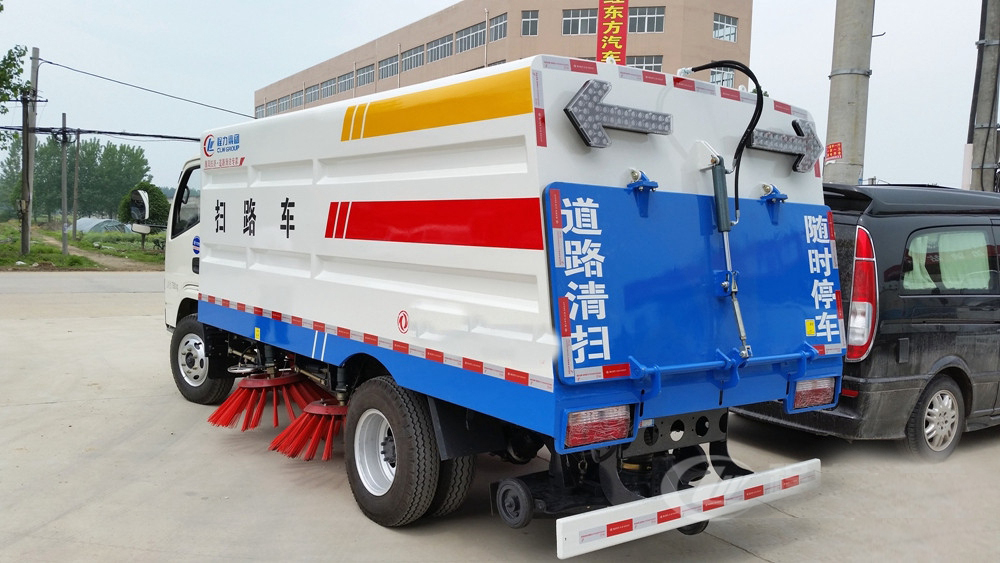

14、超寬后門且大于90度的開啟角度，更易于傾倒垃圾，清理垃圾箱。

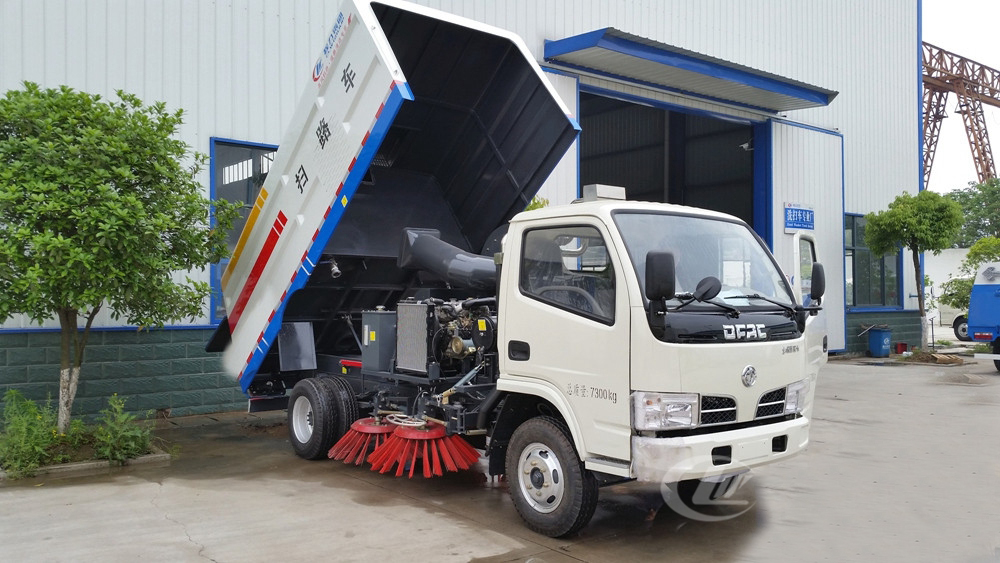

15、垃圾箱傾翻角度大于48度，易于傾倒垃圾。
16、可加裝前沖、后灑、噴霧、自潔卷盤、作業監控系統、**吸管裝置、推雪鏟等。
底盤配置：
該車采用東風多利卡D6原裝二類汽車底盤生產，1730mm單排駕駛室，玉柴115馬力發動機，萬里揚6變速箱，德納前橋1.8T，后橋3.5T，7.00R16鋼絲胎，空調，電動窗、中控鎖，ABS。另可選擇云內126馬力、朝柴130馬力、玉柴140馬力發動機，發動機型號不同底盤配置略有差異，實際請以購車合同為準！
上裝基本配置
| 標準配置： | 采用“中置4掃盤+噴霧降塵裝置+中置擋皮+后置吸嘴”的結構布局，五十鈴75馬力的副發動機，三洋馬達，施耐德**開關，海普瑞斯電磁閥組，無級變速自動離合器，免維護離心式風機，不銹鋼垃圾箱、水箱，尾部LED箭頭燈，手動泵應急系統，**大的清掃寬度2.8米。 |
| 選裝配置： | 用戶可根據個人需求選擇加裝前沖、后灑、噴霧、自潔卷盤、作業監控系統、**吸管裝置等配置。 |
工作原理
清掃：副發動機驅動液壓油泵和風機工作。液壓油泵驅動左、右掃盤伸縮、升降、旋轉。左右掃盤將兩側的垃圾掃**洗掃車下面、吸嘴前方。風機工作使垃圾箱、吸管和吸嘴組成的風道產生高速氣流，在氣流的作用下，垃圾吸入吸嘴，并進入垃圾箱中。底盤發動機驅動洗掃車向前行走，掃**吸嘴前方的垃圾不斷進入到吸嘴中，并源源不斷地被吸到垃圾箱中，實現路面清掃。
洗掃：清掃作業裝置工作的同時，副發動機驅動配有專用離合器的高壓水泵參與工作。高壓水泵將來自清水箱的清潔水加壓后通過高壓管路**閥等分別輸送到吸嘴內噴水桿和左、右噴水桿，各噴桿上裝有多個特制的不銹鋼扇形噴嘴，扇形噴嘴噴出的扇形水簾組成一總寬不小于3.0m的U形水刀，直接沖洗路面，沖洗路面后的水被吸回到垃圾箱中，實現路面洗掃。
路沿和路沿石立面洗刷：利用掃盤的左或右立掃，左或右噴桿上的路沿石清洗噴嘴，選用左或右洗掃作業模式進行洗掃作業，就可對左或右路沿與路沿石立面進行洗刷作業。
后噴霧：在洗掃車后部垃圾箱下方配有噴霧噴桿，噴霧噴桿上裝有多個噴霧噴嘴。啟動副發動機和高壓水泵，打開后噴霧開關，啟動底盤車前行，就可進行噴霧降塵作業。
低壓沖洗：利用離心水泵的低壓力、大流量對路面進行沖洗作業，作灑水車用。
| 東風福瑞 掃路車主要技術參數 | |||
| 產品** | 企業名稱 | ||
| 車輛型號 | CLW5070TSLD5 | 公告批次 | 302 |
| 外形尺寸(mm) | 6200,5950×2000×2590,2380 | 罐體容積(m3) | |
| 總質量(kg) | 7360 | 額定質量(kg) | 2190 |
| 整備質量(kg) | 5040 | 前排乘客(人) | 2 |
| 軸荷(kg) | 2640/4720 | 免征 | 是 |
| **高時速(km/h) | 99 | 燃油 | 否 |
| 油耗(L/**Km) | 環保 | 是 | |
| 燃油類型 | 柴油 | 排放標準 | 國五 |
| 其他 | 1、防護材料:Q23**碳鋼,連接方式:左右側面防護裝置與專用裝置相干涉故可豁免;后下部防護裝置與大梁螺栓連接,后部防護斷面尺寸(mm):**×50,后部防護離地高度(mm):380。2、ABS廠家及型號:襄陽東風隆誠機械有限責任公司/ABS/ASR-24V-4S/4M。3、隨底盤選裝前面罩以及前霧燈; 選裝吸塵盒和單個掃地刷裝置,上裝選裝新型外形樣式。4,文字噴涂位置和車輛顏色可變化。5、整車長/軸距/后懸的對應關系(mm)為:6200/3308/1852,5950/3308/1602。 | ||
| 東風福瑞 掃路車底盤參數 | |||
| 底盤型號 | EQ1070SJ3BDF | 底盤品牌 | 東風牌 |
| 軸 數 | 2 | 前輪距(mm) | 1503,1485,1519,1595 |
| 軸 距(mm) | 3308,2800 | 后輪距(mm) | 1494,1516,1540 |
| 輪 胎 數: | 6 | 輪胎規格 | 7.00-16,7.00R16 |
| 接近離去角 | 20/18 | 前懸后懸 | 1040/1497,1040/1250 |
| 東風福瑞 掃路車發動機參數 | |||
| 發動機型號 | 發動機生產企業 | 排量(ML) | 功率(ML) |
| CY4BK551 | 東風朝陽朝柴動力有限公司 | 3707 | 75 |
| YC4FA115-50 | 廣西玉柴機器股份有限公司 | 2982 | 85 |
| 4B2-115C50 | 安徽全柴動力股份有限公司 | 2545 | 85 |
| ZD30D13-5N | 東風輕型發動機有限公司 | 2953 | 96 |
| D28D11-5DA | 東風輕型發動機有限公司 | 2771 | 85 |
| 4DW93-84E5 | 一汽解放汽車有限公司無錫柴油機廠 | 2540 | 64 |
| YN27CRE1 | 昆明云內動力股份有限公司 | 2672 | 70 |
| YN33CRE1 | 昆明云內動力股份有限公司 | 3298 | 85 |
| SD4D25R-70 | 江蘇四達動力機械集團有限公司 | 2545 | 70 |
| 4DX23-120E5 | 一汽解放汽車有限公司無錫柴油機廠 | 3857 | 90 |
| D25TCIE2 | 昆明云內動力股份有限公司 | 2499 | 96 |
| 4F20TCIE5 | 常柴股份有限公司 | 1995 | 70 |
| 4DW94-95E5 | 一汽解放汽車有限公司無錫柴油機廠 | 2720 | 72 |
| YCD4N4S-110 | 廣西玉柴動力機械有限公司 | 2799 | 80 |
| WP2.3Q110E50 | 濰柴動力揚州柴油機有限責任公司 | 2290 | 81 |
